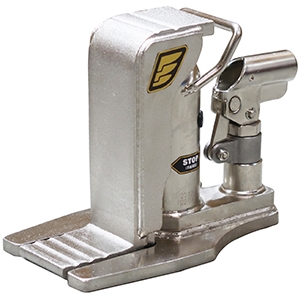

Kích chân thủy lực

  • Kích chân thuỷ lực là một loại kích thuỷ lực cải tiến từ kích thuỷ lực truyền thống. Chúng được gắn thêm vào phần thân kích phần chân giúp việc nâng hạ, lắp đặt các thiết bị, máy móc nặng một cách dễ dàng từ một khoảng cách rất thấp, chỉ khoảng tầm 20 milimet so với mặt đất

Đặc Trưng

  • Chỉ cần một khoảng cách tầm 20mm so với mặt đất, kích chân thuỷ lực có thể nâng hạ một cách dễ dàng. Phần chân kích được gắn vào kích để có thể luồn vào các vị trí thấp của thiết bị, máy móc để người dùng có thể nâng hạ theo ý muốn.
  • Kích chân thủy lực EAGLE có 2 điểm nâng hạ (so với một điểm nâng hạ như trước) do vậy kích được ứng dụng rộng rãi hơn so với trước.
  • Tay cầm của kích xoay có thể xoay được, người vận hành có thể thực hiện thao tác ở các vị trí tốt nhất
  • Kích chân thủy lực được trang bị van an toàn để vô hiệu hoá việc nâng hạ máy móc, thiết bị quá tải trọng mà kích cho phép, đảm bảo sự an toàn trong công việc.

Bốn chức năng cơ bản

  • 1. Nâng hạ

    Đây là chức năng cơ bản. Vì chân và đầu kích đều thực hiện việc nâng hạ nên tiện ích sử dụng tăng gấp đôi so với trước đây.

  • 2. Điều chỉnh vị trí

    Kích chân EAGLE có thể điều chỉnh vị trí chính xác từng đơn vị milimet. Do đó, kích chân EAGLE khá thích hợp cho công việc như tỉnh chỉnh vị trí giữa các máy móc.

  • 3. Tăng khoảng cách

    Bằng cách đặt đế kích vào một mặt và đặt chân kích vào mặt bên kia, việc bơm kích thuỷ lực sẽ làm giãn khoảng cách giữa hai mặt hoặc hai vật thể.

  • 4. Đẩy ngang

    Trong trường hợp lắp đặt máy móc, đôi lúc chúng ta muốn xê dịch một chút. Kích chân thuỷ lực EAGLE có thể được đặt xuống để đẩy ngang máy móc bằng cách sử dụng phản lực từ tường hay các điểm tựa tương tự khác.

Thông số kỹ thuật

Mã máy G-60
Tải trọng chân 3 ton
Tải trọng đầu 6 ton
Độ dày chân 19 mm
Độ dài chân 50 mm
Hành trình nâng 113 mm
Chiều cao máy 233 mm
Chiều ngang đế 155 mm
Chiều dài đế 236 mm
Trọng lượng 13 kg
Tải xuống thông số máy

Mã máy G-100
Tải trọng chân 5 ton
Tải trọng đầu 10 ton
Độ dày chân 22 mm
Độ dài chân 55 mm
Hành trình nâng 130 mm
Chiều cao máy 288 mm
Chiều ngang đế 183mm
Chiều dài đế 262 mm
Trọng lượng 21 kg
Tải xuống thông số máy

Mã máy G-200
Tải trọng chân 10 ton
Tải trọng đầu 20 ton
Độ dày chân 28 mm
Độ dài chân 60 mm
Hành trình nâng 140 mm
Chiều cao máy 333 mm
Chiều ngang đế 230 mm
Chiều dài đế 300 mm
Trọng lượng 38 kg
Tải xuống thông số máy

Mã máy G-60L
Tải trọng chân 3 ton
Tải trọng đầu 6 ton
Độ dày chân 22 mm
Độ dài chân 80 mm
Hành trình nâng 115 mm
Chiều cao máy 236 mm
Chiều ngang đế 155 mm
Chiều dài đế 266 mm
Trọng lượng 14 kg
Tải xuống thông số máy

Mã máy G-100L
Tải trọng chân 5 ton
Tải trọng đầu 10 ton
Độ dày chân 25 mm
Độ dài chân 75 mm
Hành trình nâng 130 mm
Chiều cao máy 291 mm
Chiều ngang đế 183mm
Chiều dài đế 282 mm
Trọng lượng 21 kg
Tải xuống thông số máy

Mã máy G-200L
Tải trọng chân 10 ton
Tải trọng đầu 20 ton
Độ dày chân 32 mm
Độ dài chân 80 mm
Hành trình nâng 140 mm
Chiều cao máy 337 mm
Chiều ngang đế 230 mm
Chiều dài đế 320 mm
Trọng lượng 41 kg
Tải xuống thông số máy

Danh sách linh kiện

Cách vận hành

Thao tác nâng

1. Kết nối 2 thanh của tay cầm thành một (phụ tùng đi kèm với máy)

2. Chèn tay cầm vào vít thoát dầu, xoay theo chiều kim đồng hồ để vặn chặt vít.

3. Lắp tay cầm vào hốc cán và di chuyển tay cầm lên, xuống để vận hành máy. Chân kích dần được nâng lên

4. Sau khi nâng vật nặng lên vị trí mong muốn, hãy tháo tay cầm ra khỏi hốc tay cầm, để người vận hành không bị vướng vào chân

Thao tác hạ

1. Chèn tay cầm vào vít thoát dầu, nhẹ thao vặn vít thoát dầu ngược chiều kim đồng hồ để nới lỏng vít. Dầu sẽ dần dần được thoát ra khỏi xi lanh, kích sẽ dần dần được hạ xuống.

2. Khi kích không chịu tải từ máy móc, dùng tay hoặc chân để để hạ phần chân kích xuống vị trí như ban đầu.

Sử dụng kích nằm ngang

Các mã máy dưới đây có thể đặt ngang khi sử dụng

  • G-40
  • G-60
  • G-100
  • G-40L
  • G-60L
  • G-100L

Năng lực của kích thuỷ lực không thay đổi khi đặt ngang máy khi sử dụng nhưng hành trình (stroke) sẽ thay đổi tuỳ thuộc vào góc độ đặt kích thuỷ lực (xem hình dưới)

Van an toàn

  • Van an toan hoạt đông khi trong lượng của vật thể vượt quá năng lực của kích, khi đó xi lanh sẽ không đẩy lên được khi van an toàn hoạt động
  • Khi quá tải cho phép của kích, xi lanh sẽ không nâng được thêm nữa mà dừng lại ở giữa chừng.
  • Áp suất của van an toàn được thiết kế phụ thuộc vào tải trong của đầu kích thủy lực .Van an toàn không được thiết kế để tránh tổn hại đến chân kích và đầu kích nhưng được thiết kế với mục đích bảo vệ kích
  • Khi việc quá tải được gỡ bỏ, kích nâng được nâng lên bình thường.

Chú ý

  • Trong trường hợp sử dụng kích thủy lực, tuyết đối không được để chân, tay phía dưới vất nặng khi đang nâng hạ. Khi vật nặng bị rơi có thể dẫn tới những chấn thương nặng hay chết người.
  • Khi phải giữ một thiết bị hay máy móc nặng ở một vị trí khi nâng hạ thì cần phải chắc chắn sử dụng miếng đỡ phía dưới một cách an toàn, và chắc chắn. Việc sử dụng kích thủy lực để giữ vật nặng rất nguy hiểm, có thể dẫn đến những thương tích không đáng có
  • Không sử dụng kích thủy lực vượt quá tải trọng. Khi kích thủy lực vượt quá tải trọng quy định, vật thể sẽ bị rơi vỡ, gây ra chấn thương nặng hoặc tử vong
  • Sử dụng kích chân thủy lực trên mặt nền cứng, vững chắc. Không được sử dụng kích ở những vị trí gồ ghề, mềm. Vật thể sẽ bị lật đổ
  • Đảm bảo chắc chắn rằng chèn chân kích vào sâu trong vật thể, nâng hạ tại một điểm đầu chân kích sẽ khiến cho vạt thể bị lật hoặc rơi xuống.
  • Nếu có một khoảng cách giữa vật thể và phần chân của kích, cần phải chèn một miếng đỡ ở giữa, để ngăn trường hợp kích bị lật
  • Khi đặt vật thể ở phần đầu của kích, cần phải đặt phần đầu kích vào vị trí trung tâm của kích. Nếu không đặt ở phần trung tâm của kích thì vật thể sẽ bị đổ, gây đến những thương tích

Kiểm tra hàng ngày

Trước khi sử dụng

Kiểm tra các danh mục sau trước khi vận hành kích thủy lực. Nếu có bất cứ vấn đề gì dưới dây, vui lòng kiểm tra kích và thực hiện việc sửa chữa

  • Dầu rò rỉ
  • Không thể nâng lên, hạ xuống một cách trơn tru ngay cả khi không có vật nâng hạ
  • Phần đế và phân chân của kích bị biến dạng
  • Các vấn đề phát sinh khác

Sau khi sử dụng

  • Hạ phần chân kích về mức ban đầu, và nới lỏng nhẹ vít thoát dầu và cất chúng đi
  • Lau sạch bui bẩn, đất và các vật bám vào trước khi cất chúng đi.
  • Tránh xa lửa, nước sinh hoạt và nước biển
  • Nếu có các vấn đề trong và sau khi sử dụng, không nên cất kích thủy lực đi mà cần kiểm tra và sửa chữa

Video

Cách sử dụng kích thủy lực cơ bản 1

Cách sử dụng kích thủy lực cơ bản 2

Cách thoát khí tồn đọng bên trong kích
